• Es muss jede Lampe eingedreht sein, damit etwas leuchtet.
• Alle Lampen leuchten gleich hell.

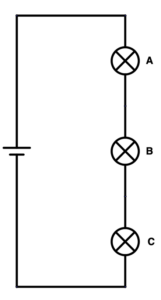

Alle drei Lampen sind in Reihe geschalten.

Bei einer Reihenschaltung fließt der Strom durch alle Bauteile. Durch alle Bauteile ist der Strom also gleich groß.

Die Spannung teilt sich (proportional) zum Widerstand auf. Das bedeutet, dass über jeder Lampe nur ein Teil der angelegten Spannung abfällt.

Gegeben: U_0=7 V

R_{Lampe}=17,5 \Omega

Widerstand: Da die drei Lampen in Reihe geschalten sind, ist der Gesamtwiderstand:

R_{ges}=3\cdot 17,5 \Omega=52,5 \Omega

Spannung: Die Spannung U_0=7 V teilt sich proportional auf die Lampen auf. Über jede Lampe fällt also eine Spannung von

U_{Lampe} = \frac{1}{3} \cdot U_0 = \frac{1}{3} \cdot 7V = 2,33V ab.

Stromstärke: Durch alle Lampen fließt der gleiche Strom:

I=\frac{U_0}{R_{ges}}=\frac{7V}{52,5\Omega}=0,13 A
